Portofoliu Proiecte realizate prin frezare CNC 3D in MDF

Descrierea proiectului

Proiectarea CAD 3D plus prelucrarea prin frezare CNC a unui model din MDF folosit pentru turnarea de plinte de fonta pentru aparate de incalzit de tip sobe.

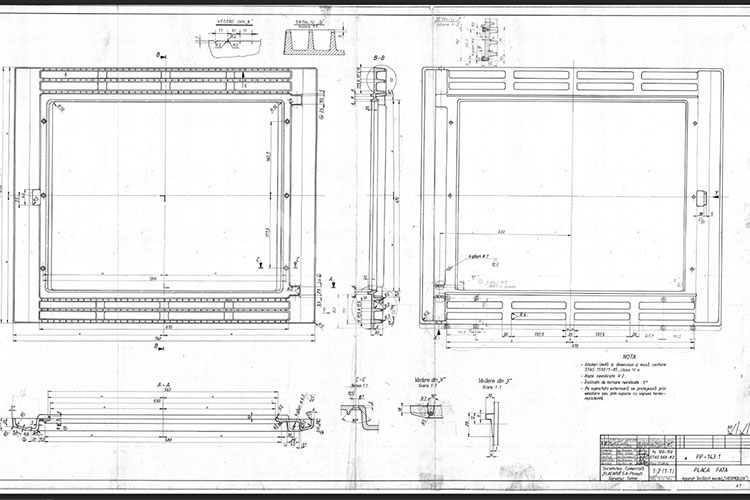

Proiectul a demarat cu constructia CAD 3D a modelului folosit la turnare plecand de la plansele existente 2D desenate cu mana.

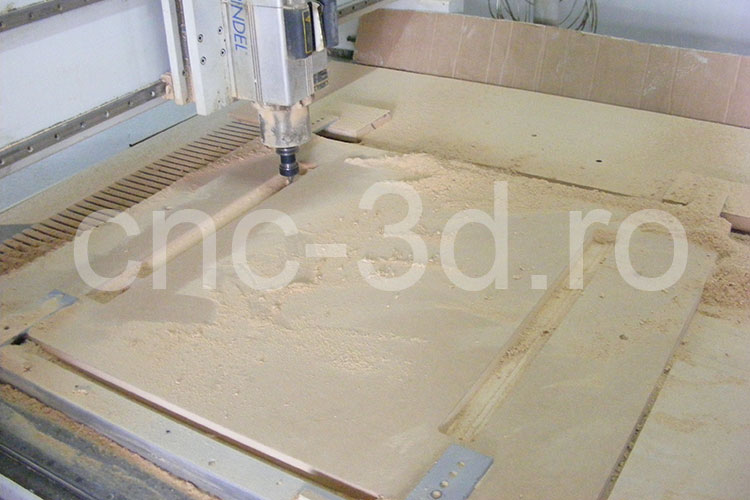

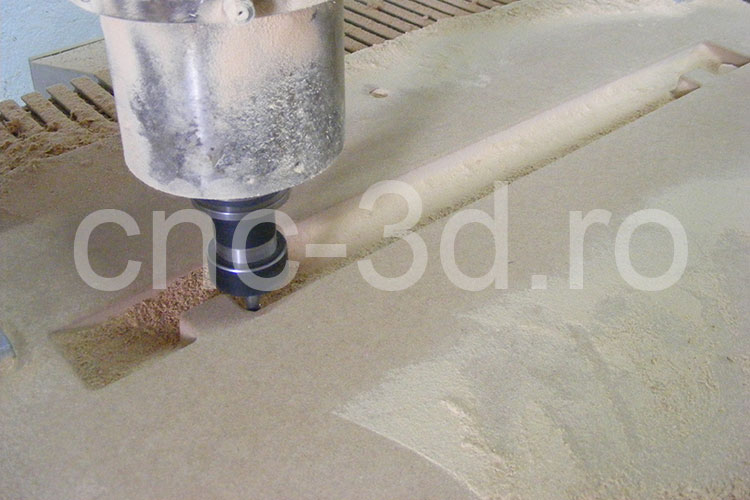

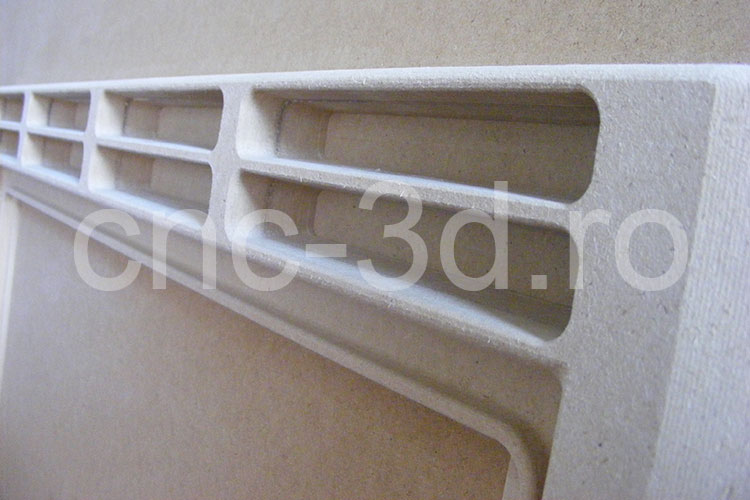

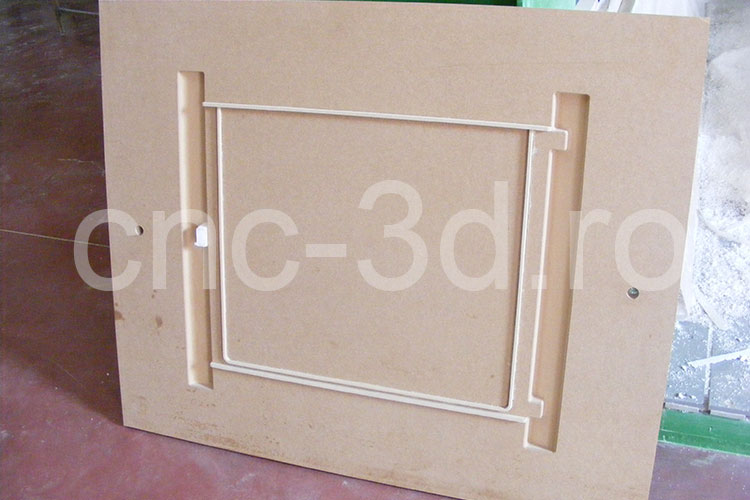

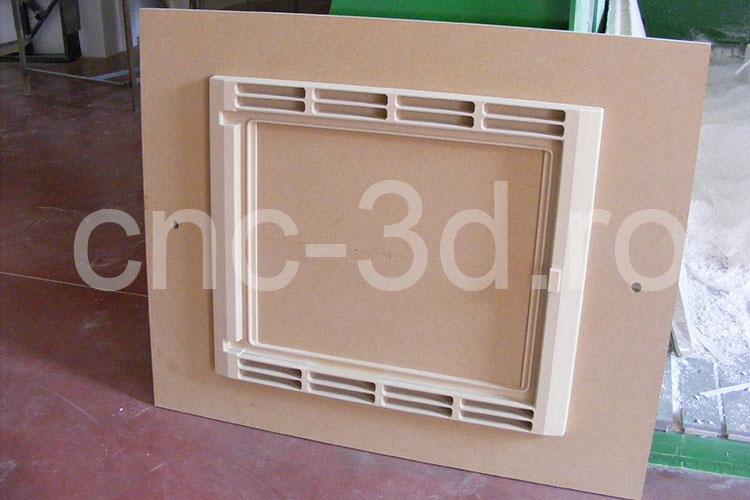

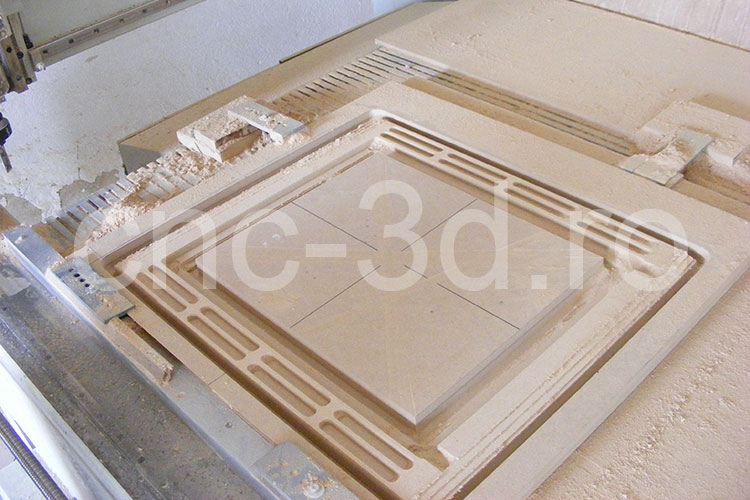

Executia propriu-zisa a inceput cu frezarea placii de baza in care s-au prelucrat zone / locasuri de incastrare. Pentru eficientizarea procesului tehnologic si a consumului de material s-au prelucrat separat adaosurile de insertie care apoi au fost planatate in placa de baza in locasurile de incastrare. Dupa lipirea adaosurilor, acestora li s-au prelucrat detaliile geometrice asigurandu-se astfel pozitionarea precisa a suprafetelor in raport cu tot ansamblul. Similar s-a procedat cu suprafetele situate pe partea din spate a placii. Pentru usurarea decofrarii, toti peretii modelului au fost prelucrati cu inclinatie tehnologica de dezbracare.

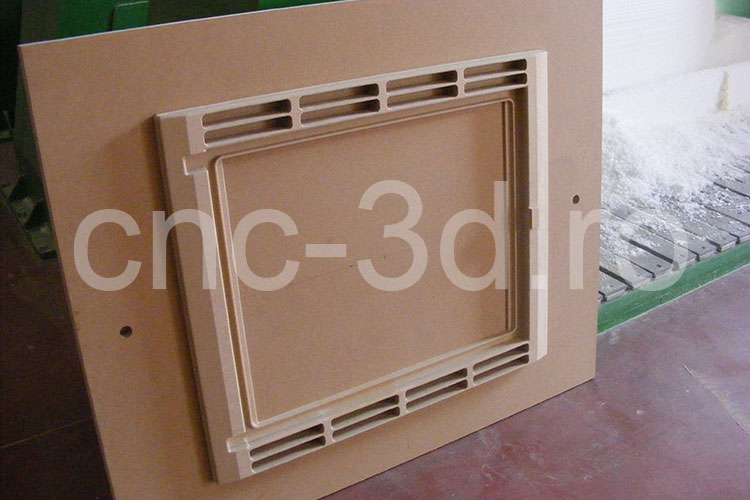

Dimensiuni de gabarit ale modelului: 740 x 640 x 60 mm
